Filebeat-Kafka-Nifi로 데이터 스트림 5분 안에 구성해보기

이번 포스트에서는 Filebeat, Kafka, Nifi를 docker-compose로 구성하고, 데이터 스트림을 생성하는 과정을 진행해보겠습니다. 튜토리얼 방식으로, 개인 로컬 맥에서 간단하게 따라서 진행해주시면 됩니다.

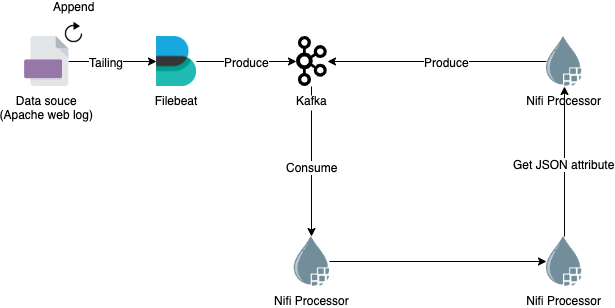

데이터는 Filebeat -> Kafka -> Nifi -> Kafka 순서로 흘러가는 구조입니다. 데이터 소스로 Apache 웹 로그를 사용해 실제 환경과 같이 일정 속도로 흘러가도록 구성하고, 실시간으로 데이터 스트림이 동작하는 모습을 확인해보겠습니다.

Tested on:

• MacOS v10.14.6
• docker v19.03
• docker-compose v1.24

구성하기

1. 적당한 workspace로 이동한 뒤, Filebeat에 제공하기 위한 데이터 소스로 weblogs.log 파일을 생성합니다. 일단 빈 파일로 생성하고, 추후에 데이터를 추가할 예정입니다.

   touch weblogs.log

2. filebeat.yml 파일을 생성하고 아래 내용을 추가합니다.

   filebeat:
     inputs:
     - type: log
       paths:
         - /data/weblogs.log
     config:
       modules:
         path: ${path.config}/modules.d/*.yml
         reload.enabled: false

   output:
     kafka:
       hosts: ['kafka:29092']
       topic: 'filebeats-weblogs'
       partition:
         round_robin:
           reachable_only: false
       required_acks: 1
       compression: gzip
       max_message_bytes: 1000000

3. docker-compose.yml 파일을 생성하고 아래 내용을 추가합니다.

   version: '3'

   services:
     filebeat:
       image: docker.elastic.co/beats/filebeat:7.4.0
       volumes:
         - ./weblogs.log:/data/weblogs.log
         - ./filebeat.yml:/usr/share/filebeat/filebeat.yml
       depends_on:
         - kafka
     zookeeper:
       image: confluentinc/cp-zookeeper:5.3.2
       ports:
         - 2181:2181
       environment:
         ZOOKEEPER_CLIENT_PORT: 2181
         ZOOKEEPER_TICK_TIME: 2000
     kafka:
       image: confluentinc/cp-kafka:5.3.2
       depends_on:
       - zookeeper
       ports:
         - 9092:9092
       environment:
         KAFKA_BROKER_ID: 1
         KAFKA_ZOOKEEPER_CONNECT: zookeeper:2181
         KAFKA_ADVERTISED_LISTENERS: PLAINTEXT://kafka:29092,PLAINTEXT_HOST://localhost:9092
         KAFKA_LISTENER_SECURITY_PROTOCOL_MAP: PLAINTEXT:PLAINTEXT,PLAINTEXT_HOST:PLAINTEXT
         KAFKA_INTER_BROKER_LISTENER_NAME: PLAINTEXT
         KAFKA_OFFSETS_TOPIC_REPLICATION_FACTOR: 1
     nifi:
       image: xemuliam/nifi:1.9
       ports:
         - 8080:8080
         - 8081:8081
         - 8443:8443

4. docker 컨테이너를 실행합니다.

   docker-compose up -d

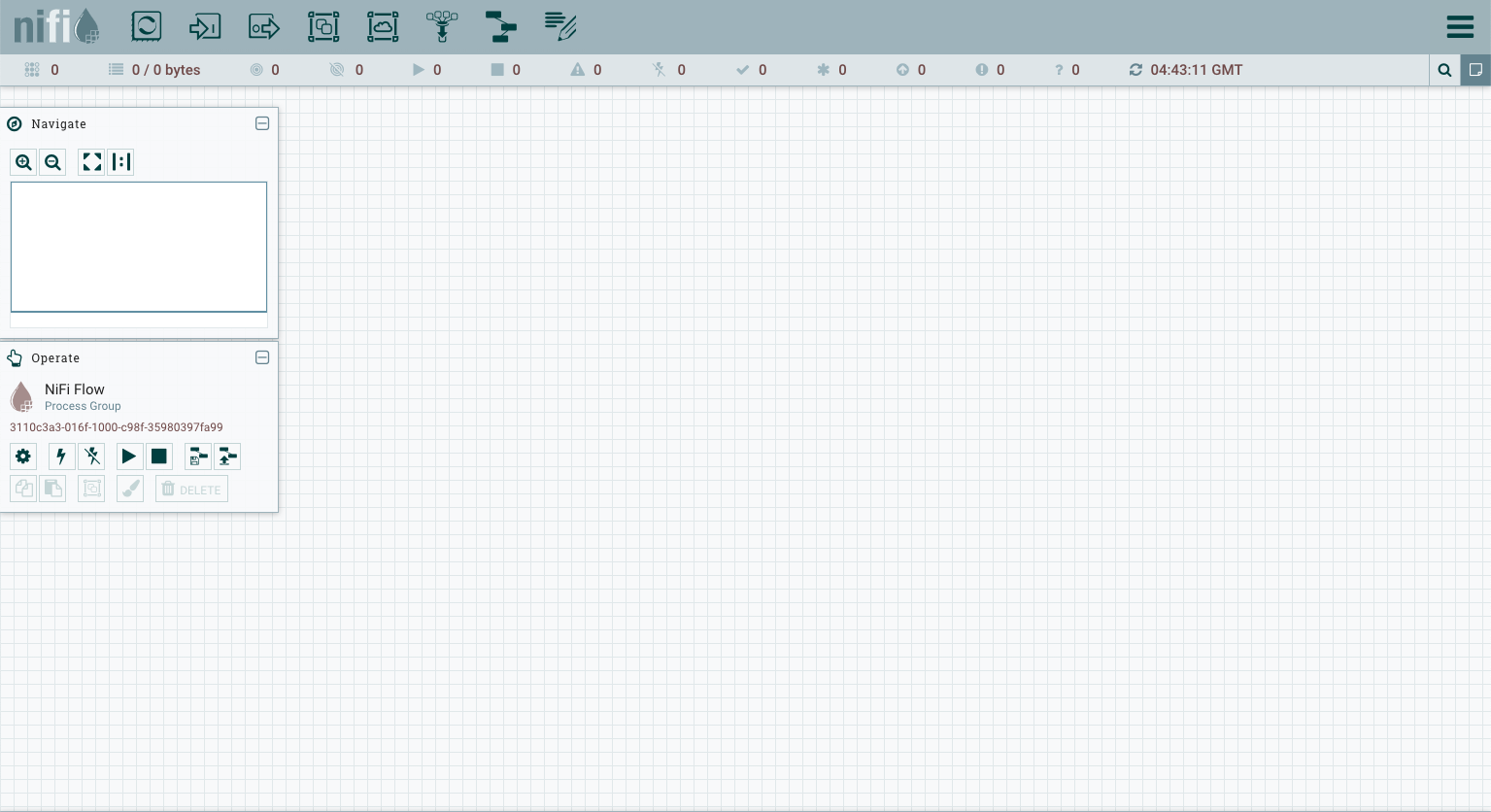

5. 브라우저에서 nifi에 접속합니다. 접속까지 다소 오래 걸릴 수 있습니다. (브라우저 > localhost:8080/nifi 접속)

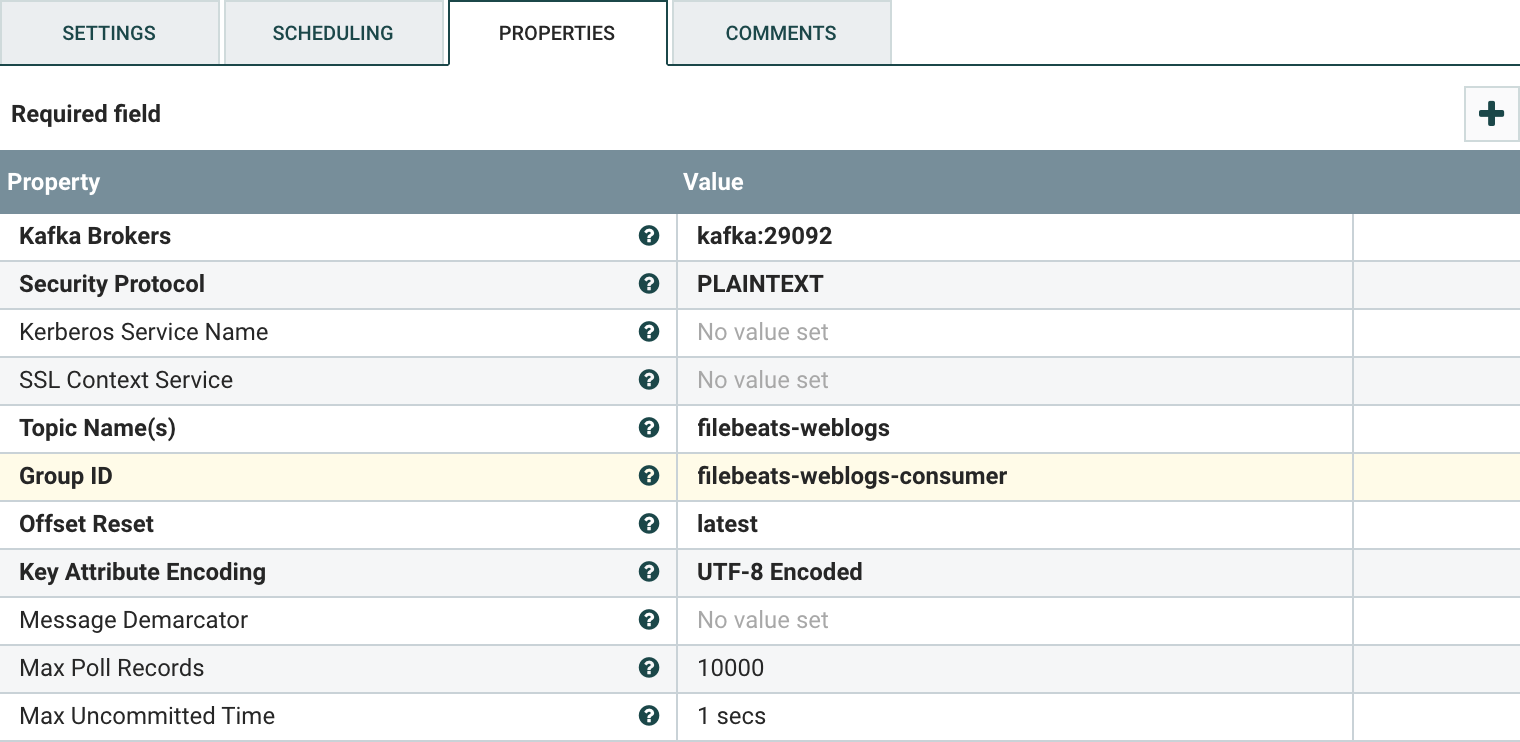

1. ConsumerKafka 프로세서를 추가하고, PROPERTIES 탭의 설정 값을 아래와 같이 변경합니다. (Processor 드래그 > Filter에 kafka 검색 > ADD 클릭)
   • Kafka Brokers: kafka:29092
   • Topic Name(s): filebeats-weblogs
   • Group ID: filebeats-weblogs-consumer

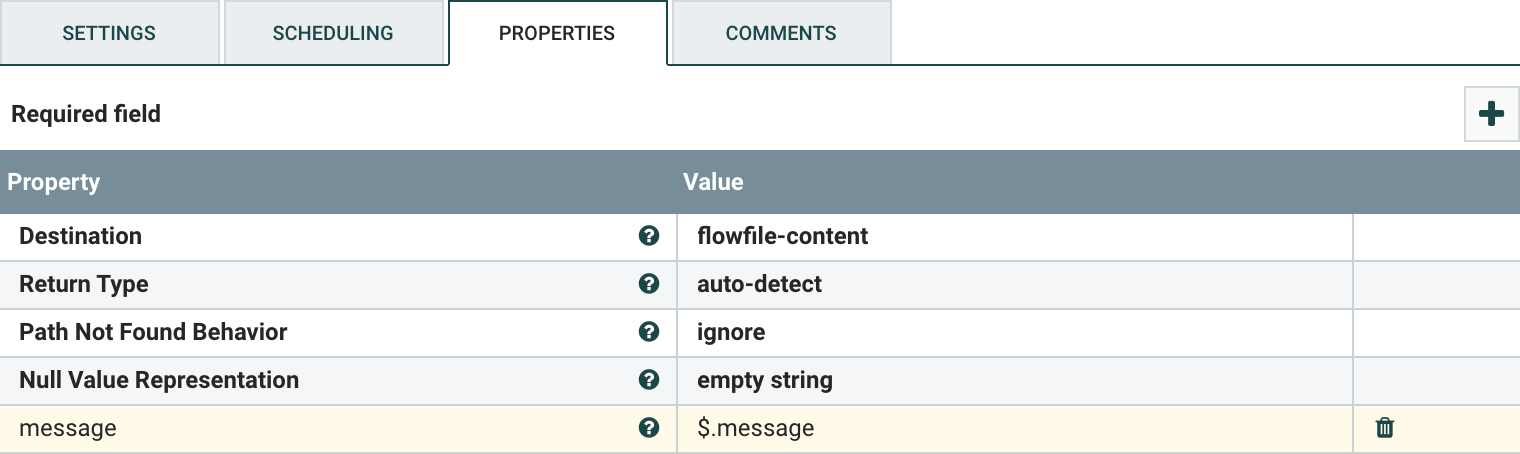

1. EvaluateJsonPath 프로세서를 추가하고, PROPERTIES 탭에서 우측 더하기 버튼으로 아래 설정 값을 추가합니다.
   • Property Name: message
   • Value: $.message

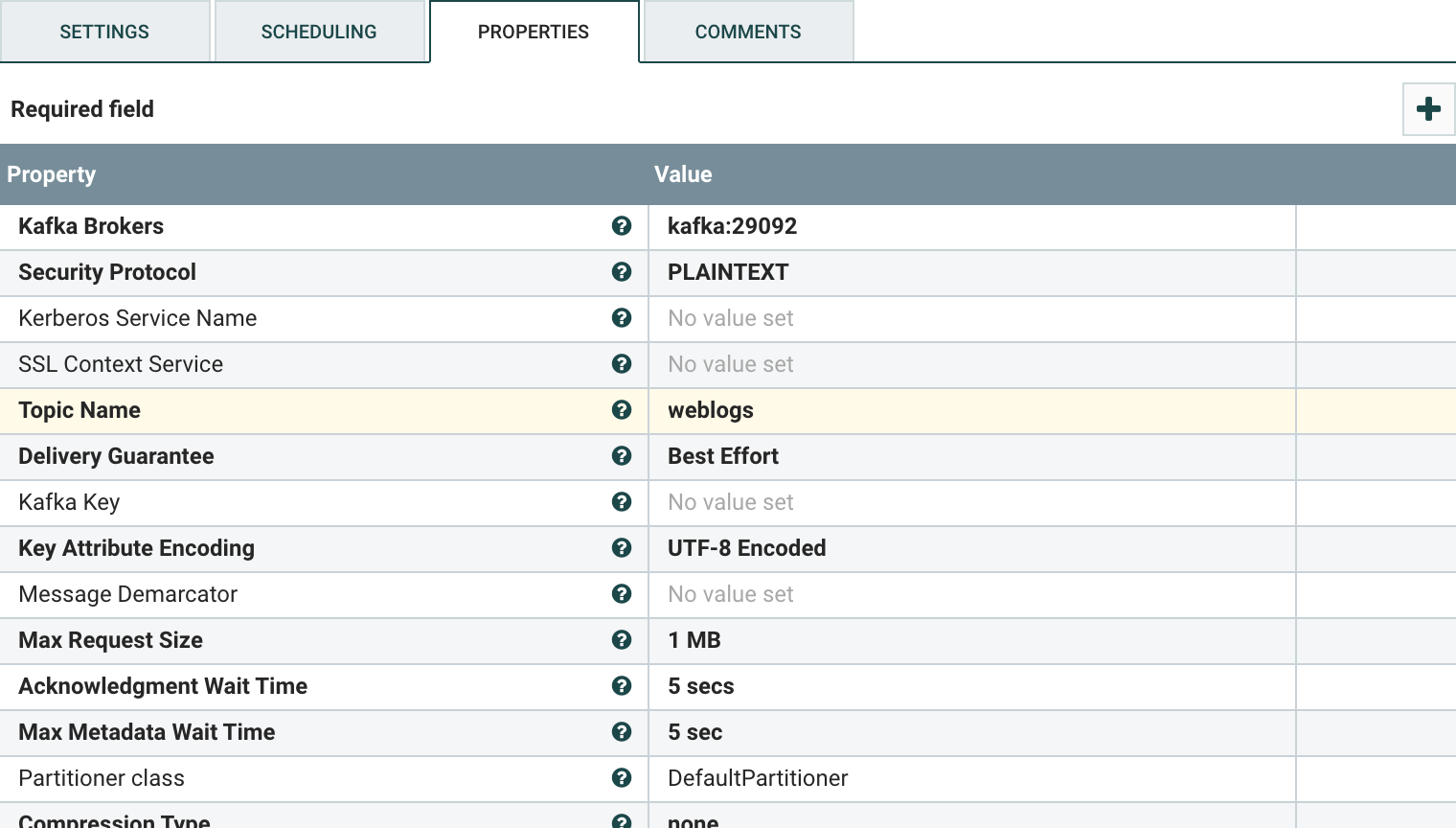

1. PublishKafka 프로세서를 추가하고, PROPERTIES 탭의 설정 값을 아래와 같이 변경합니다.
   • Kafka Brokers: kafka:29092
   • Topic Name: weblogs

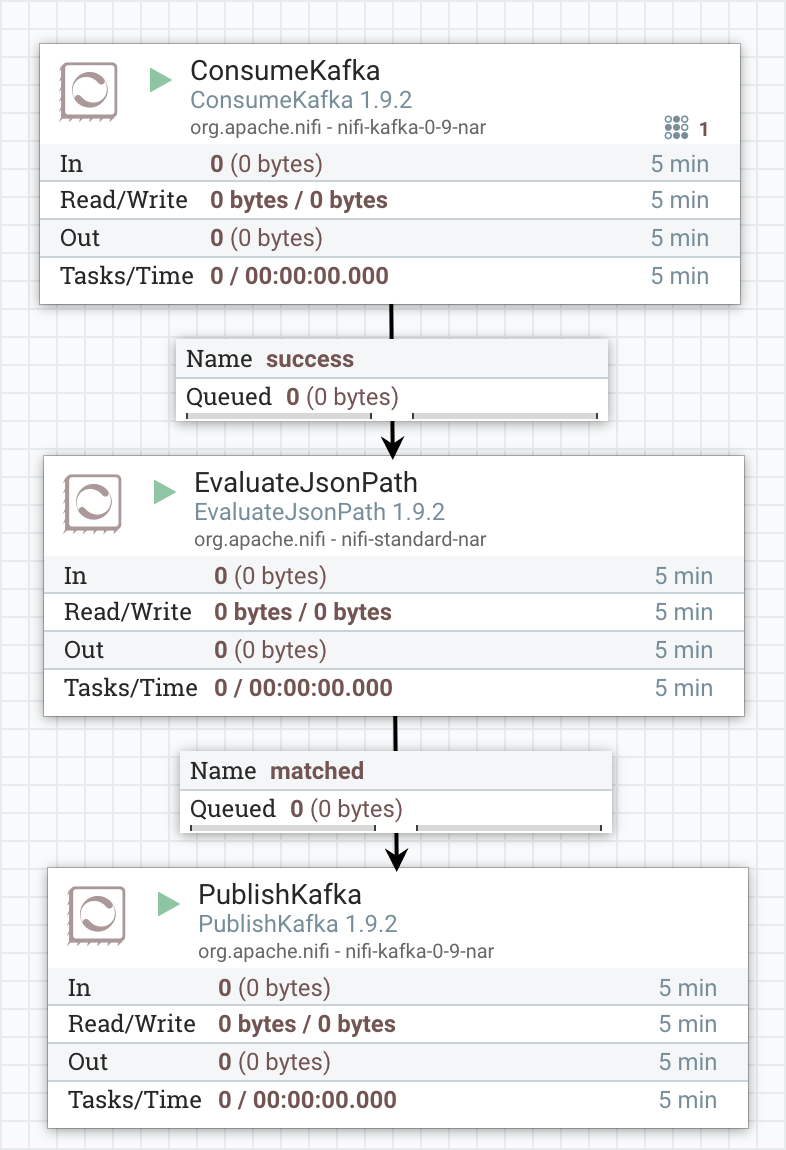

1. 각 프로세서를 드래그해서 연결합니다. EvaulatedJsonPath에서 PublishKafka로 연결할 때의 관계는 matched로 설정합니다. (ConsumerKafka > EvaluateJsonPath > PublishKafka 순서)
2. EvaluateJsonPath 프로세서와 PublishKafka 프로세서의 Automatically Terminate Relationships 옵션을 각각 아래와 같이 체크하고 저장해줍니다.
   • EvaluateJsonPath: failure, unmatched
   • PublishKafka: failure, success
3. 각 프로세서를 시작해줍니다.

데이터 스트림 확인

1. 이제 데이터 소스를 실제와 같이 구현하기 위해 아래 명령어를 실행합니다. 해당 명령어는 fake log 생성기인 flog를 이용해 1초에 한 번씩 10개 row를 weblogs.log 파일에 더해주는 명령입니다.

   while true; do docker run -it --rm mingrammer/flog:0.3.2 -n 10 >> weblogs.log; sleep 1; done

2. 실제로 생성된 메세지를 확인하기 위해 터미널 탭을 2개 실행한 후, kafka 인스턴스에 접속합니다.

   docker-compose exec kafka bash

3. 각 탭에서 두 개의 consumer를 통해 실제로 메세지가 잘 흘러가고 있는지 확인합니다.

   kafka-console-consumer --bootstrap-server localhost:9092 --topic weblogs

   kafka-console-consumer --bootstrap-server localhost:9092 --topic filebeats-weblogs

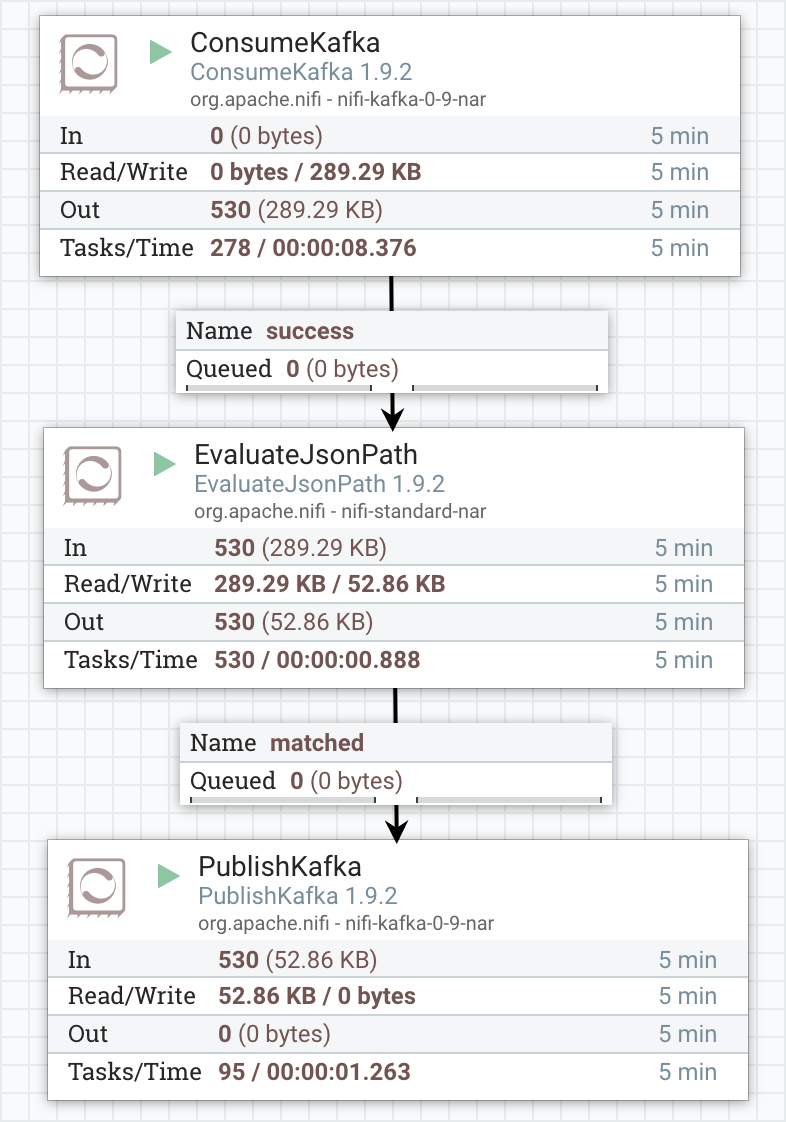

4. nifi의 대시보드에서 kafka 프로세서 간 데이터 흐름을 확인합니다.
